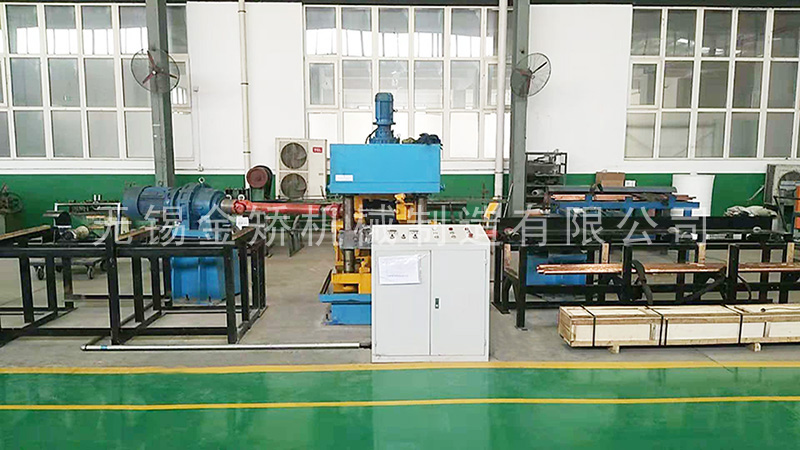

立式矯直機
為了確保矯直機作業的精確性和安全性，會為其配置相應的安全防護裝置，光柵就是其中的一種。但立式矯直機光柵的種類有不少，每一種都有不錯的使用效果，究竟哪一種更好呢？
在矯直機上，用的比較多的是玻璃透射光柵和金屬反射光柵，前者是在光學玻璃的表面上涂上一層感光材料或金屬鍍膜，再在涂層上刻出光柵條紋；而后者是直接將鋼尺或不銹鋼帶的表面光整加工成反射光很強的鏡面，并用照相腐蝕工藝制作光柵條紋。
如果從工作原理角度區分的話，立式矯直機的玻璃透射光柵還可分為透射直線式光柵和莫爾條紋式光柵兩類，如今在矯直機上被普遍運用的是莫爾條紋式光柵，因?yàn)樗梢云鸬狡骄`差的作用。
由于莫爾條紋是由若干光柵刻線通過光干涉形成的，所以柵距之間的相鄰誤差就可以被平均化了。此外，它還有放大的作用，只需要調整兩光柵的傾斜角口，就可以改變放大倍數，便于工作人員更好的操作調控矯直機。
而立式矯直機透射直線式光柵則是由光源、長光柵、短光柵、光電子元件等部分組成的，當兩塊光柵之間有相對移動時，由光電元件把兩光柵相對移動產生的明暗變化轉換為電流變化，對矯直機的操作起到一定指示作用。
當指示光柵的刻線與標尺光柵的透明間隔完全重合時，光電元件接收到的光通量是較弱的，而當指示光柵的刻線與標尺光柵的刻線完全重合時則正好相反。它的特點就是信號增幅大，裝置結構簡單，方便在矯直機上安裝。
